Les spécifications:

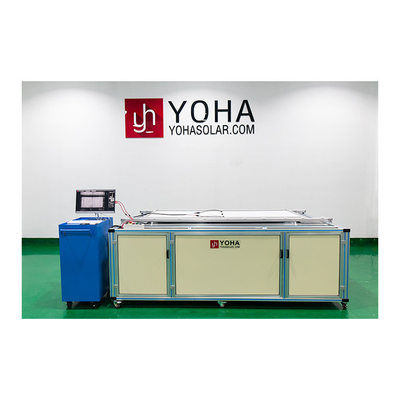

Ce système avancé est unTesteur ELdéveloppé par une entreprise de premier planEL fournisseur de machines de tri intégréesIl est spécialement conçu pour l'intégration dans une ligne de production de panneaux solaires et répond aux exigences strictes de la technologie de l'énergie solaire.Vente d'essais d'électroluminescenceLes procédés de fabrication de l'électronique et de l'électroniqueTaille du panneau.

1Spécifications principales de l'équipement

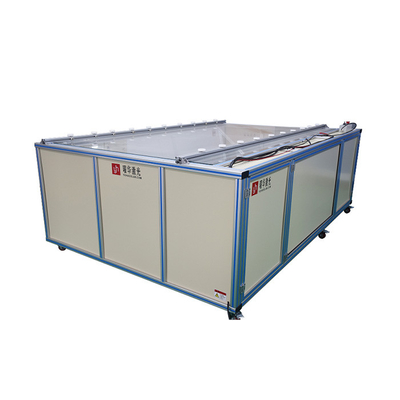

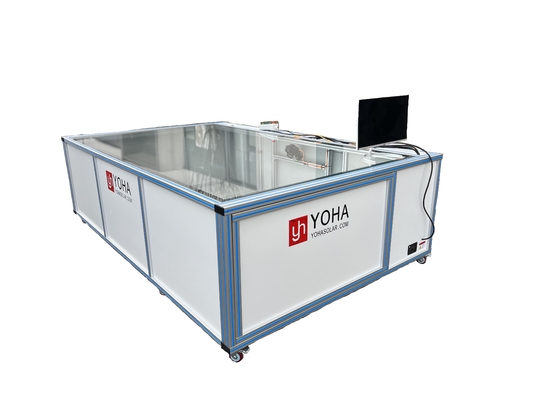

1.1 Boîte noire (profil en alliage d'aluminium, panneaux en aluminium-plastique)
La boîte noire est dotée d'un design élégant et simplifié et d'une structure légère, ce qui assure sa portabilité et sa facilité d'installation.qui est essentiel au maintien de l'exactitude duTesteur ELpendantVente d'essais d'électroluminescenceLes parois intérieures sont revêtues de panneaux réfléchissants en aluminium-plastique pour améliorer la qualité d'imagerie de la boîte noire.

1.2 Mode de prise de vue
Prend en charge à la fois les configurations de caméra simple et double pour capturer des images haute résolution critiques pour une précisionTesteur ELles opérations.

1.3 Points de surveillance

• Avant la stratification:Il surveille les modules solaires avant la stratification.
• Après laminage:Capture des images après la stratification pour détecter tout défaut EL pendant laVente d'essais d'électroluminescence.

1.4 Caméra

• Fabricants de capteurs:Sony et Nikon
• Surface cible du CCD:Correspondant à la résolution des pixels
• Type de caméra:CCD avec refroidissement interne et externe
• Résolution des pixels:24 mégapixels
• Temps d' acquisition d' image:Réglable entre 1 et 60 secondes
• Capacité de détection:Capables d'identifier des fissures aussi étroites que 0,5 mm

1.5 Mode d'éclairage
Utilise une configuration d'éclairage latéral réfléchissant pour optimiser le contraste d'imageTesteur ELles opérations.

1.6 L'alimentation électrique

• Voltage:réglable de 0 à 60 V
• Le courant:réglable de 0 à 10 A

1.7 Portée d'essai
Fonctionne de manière fiable dans une plage de température ambiante comprise entre -10°C et 40°C.

1.8 Paramètres d'essai
Inclut des paramètres pour la cible, le gain, le temps, le gamma, le contraste et la largeur des données.

2Configuration de l'équipement:

3. Spécifications des performances des équipements:

4. Types de défauts détectables

LeTesteur ELest conçu pour identifier une variété de défauts lors des essais de défectuosité EL. Il peut détecter:

• Points noirs de soudage
• Les taches noires cachées
• Niveaux de courant mixtes
• Défectuosité du processus de la batterie
• La soudure à froid typique
• Contamination des matières premières de la batterie

Ces types de défauts sont cruciaux pour maintenir les normes de qualité lors des essais d'électroluminescence, en veillant à ce que chaque panneau de la chaîne de production réponde à des exigences strictes.

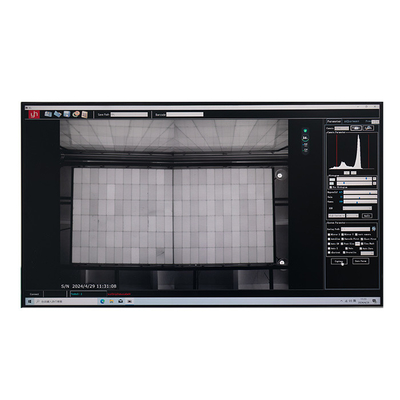

5. Logiciel de contrôle dédié

Le logiciel de commande a été spécialement conçu pour les applications industrielles.

• Une interface conviviale qui simplifie le fonctionnement duTesteur ELlors de l'essai EL de défaut sur une chaîne de production de panneaux solaires.
• Une fonctionnalité unique de requête photo qui améliore le processus d'imagerie dans unTesteur EL de panneau solaire automatisé.
• numérisation automatique du code à barres avec nom de fichier basé sur les données du code à barres,qui prend en charge une interface en chinois et facilite le contrôle de la source de courant constant, idéal pour des opérations fluides de vente d'essais d'électroluminescence.
• réglages flexibles pour ajuster les critères de défaut (par exemple, le degré et le nombre de taches noires, de grilles cassées ou de fragments),qui compile automatiquement des statistiques sur les défauts et génère des fichiers texte pour la tenue des dossiers.

6. Applicabilité large

C' est ça.Testeur ELest polyvalent et peut être utilisé pour tester à la fois des modules solaires en silicium monocristallin et polycristallin.Il est conçu pour effectuer des essais de défaut EL fiables sur différents types de panneaux sur une ligne de production de panneaux solaires, ce qui en fait une excellente solutionTaille du panneau.

7Principe de détection des défauts

Le principe de détection des défauts employé par cetteTesteur EL de panneau solaire automatiséest basé sur la luminosité par électroluminescence (EL). Lorsque la tension est appliquée à une cellule solaire, elle émet de la lumière capturée par un appareil d'imagerie infrarouge intégré.ayant une longueur de diffusion minoritaire inférieureCe contraste permet d'identifier avec précision les défauts tels que ceux résultant de problèmes de traitement des plaquettes de silicium, de diffusion, de gravure, d'impression, etc.,La synthèse et les autres procédés de production constituent un aspect fondamental de toute vente d'essai d'électroluminescence.
