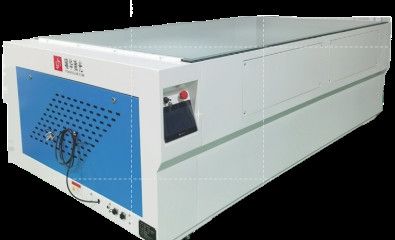

YHMT-A+A+A+ IV Testeur de précision des panneaux solaires pour les lignes de production photovoltaïques modernes

Testeur du module solaire IV

• Modèle d'équipement:Le nombre d'heures de travail est calculé en fonction du nombre d'heures.
• Objectif de l'équipement
  C' est ça.Testeur IVIl est conçu pour la mesure automatique de la courbe IV des modules solaires monocristallins et polycristallins.Ligne de production de panneaux solaires. En intégrantÉpreuves de haute efficacité IVLe test IV répond aux exigences élevées de la fabrication photovoltaïque actuelle.IV Mesure de la courbepour une analyse précise.

Principaux indicateurs et principes techniques:
Source lumineuse de simulation
3.1.1 Correspondance spectrale: la plage de l'éprouveur IV répond aux exigences de la distribution de l'irradiance spectrale IEC60904-9 (AM1.5).
3.1.2 Irradiance totale: 100 mW/cm2
3.1.3 Plage de réglage de l'irradiance: de 20 mW/cm2 à 120 mW/cm2
3.1.4 Uniformité d'irradiation: ± 1%
3.1.5 Irradiance Instabilité: ± 0,5%
3.1.6 Durée de l'impulsion unique: 60 ms
3.1.7 Fonction de comptage des flashs: fonction de comptage des flashs et de réinitialisation après remplacement.
3.1.8 Durée de vie de la lampe au xénon: 300 000 cycles (Allemagne).
3.1.9 Direction de l'irradiation: émission verticale vers le haut.

3.2Curve IV Plage de mesure:
3.2.1 Zone d'essai efficace: 2000 mm × 1200 mm
3.2.2 Plage d'essai efficace: de 5 à 700 W (zone de puissance maximale du module).
3.2.3 Voltage de mesure: de 0 à 200 mV (résolution de 1 mV).
3.2.4 Courant de mesure: de 0 à 20 mA (résolution de 1 mA).
3.2.5 Température ambiante: de 15 à 35 °C.

3.3Précision de mesure:
3.3.1 Incohérence de mesure: ±0,5%
3.3.2 Erreur de mesure: ± 1%

3.4Méthode de mesure:Mesure à quatre fils

3.5Curve IV Paramètres de mesure:Le nombre total d'émissions de CO2 est calculé en fonction de l'indice de CO2 de l'établissement.

3.6 Intervalle de mesure: 5 secondes

3.7Collecte de données:
L'équipement collecte les courbes I-V et P-V avec 8000 points de collecte de données en utilisant desIV Mesure de la courbeCette intégration garantit que lesTesteur IVles supportsÉpreuves de haute efficacité IVet fournit des données diagnostiques précises dans unLigne de production de panneaux solaires.

3.8Étalonnage des conditions d'essai:
3.8.1 Compensation automatique de l'irradiation
3.8.2 Compensation automatique de la température

3.9Mesure de la température:
3.9.1 Compensation et affichage de la température
3.9.2 Mesure de température infrarouge intégrée sans contact

3.10Résultats des tests:
3.10.1 Rapports vocaux et indication des résultats des essais

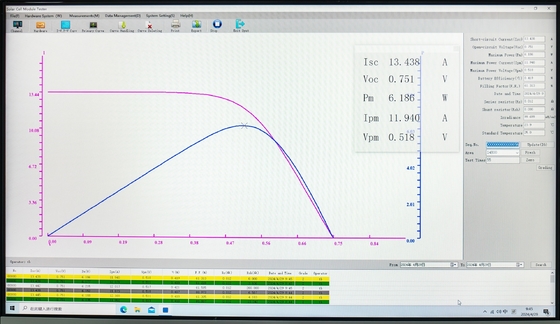

3.10.2 Affichage du temps d'essai et des paramètres graphiques (courbe des caractéristiques IV)

3.11Rapport d'essai:
3.11.1 L'interface de travail actuelle affiche et enregistre la courbe de caractéristique IV par l'intermédiaire d'une interface intégréeIV Mesure de la courbe.
3.11.2 Les principaux paramètres d'essai de tous les modules peuvent être enregistrés dans un fichier spécifié sur le disque dur.
3.11.3 Le fichier spécifié peut être nommé par l'utilisateur.

3.12Résumé des données et impression:
3.12.1 Le résumé des données peut être effectué sur la base de la période de temps fixée ou à tout moment.
3.12.2 Impression au format Excel (y compris la sortie de courbe de caractéristique IV cumulée).

3.13Logiciel dédié:
3.13.1 Entrée du coefficient de compensation de température
3.13.2 Entrée de la date, du nom et des numéros de ligne
3.13.3 Augmentation automatique du point de départ du numéro de série
3.13.4 Réglage de la plage de paramètres du produit défectueux
3.13.5 Contrôle centralisé des paramètres

3.14Temps de travail:Le testeur intraveineux peut fonctionner en continu pendant plus de 24 heures.

Configuration de l'équipement
4.1 Hôte d'essai (y compris charge électronique): 1 unité
4.2 Source lumineuse (y compris le système optique): 1 ensemble
4.3 Ordinateur: 1 unité
4.4 Carte A/D d'acquisition de données à grande vitesse: 1 unité
4.5 Logiciel de mesure de courbe IV dédié: 1 jeu
4.6 Batterie standard (pour l'étalonnage de l'irradiance et la mesure de la courbe d'uniformité IV)

Caractéristiques:

L'alimentation électrique: Mingwei

Système de commande: PLC Siemens

Lampe au xénon: Heimann allemand

Fonctionnement par écran tactile: Weilin

Rapport vocal: supporté
