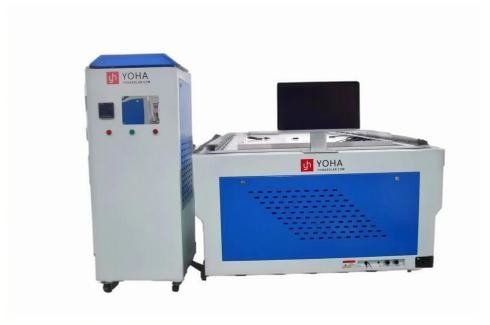

Panneau solaire avancé IV analyseur de courbe Source de lumière flash au xénon 8000 points de données enregistrement automatique de données 2700mm*1600mm

Module solaireIVTesteurSpécification technique

1. Objet du matériel

Cet équipement est conçu pour l'essai automatique et l'enregistrement des résultats des paramètres de performance électrique des modules solaires monocristallins et polycristallins.Testeur IVLa conception intégrée de ce système ne fonctionne pas seulement comme un système efficace de contrôle de l'efficacité et de l'efficacité des tests de modules.Testeur de cellules solairesmais offre aussi une solideIV Mesure de la courbeIl s'agit d'un outil qui est parfaitement adapté aux besoins de l'entreprise.Ligne de production de panneaux solairesoptimisation.

2Principaux indicateurs et principes techniques

2.1 Source lumineuse de simulation

• Compatibilité spectrale: répond aux exigences de la distribution de l'irradiance spectrale de la norme IEC60904-9.

• Irradiance totale: 100 mW/cm2.

• Plage de réglage de l'irradiance: 70 à 120 mW/cm2.

• Uniformité de l'irradiance: ≤ ± 1%.

• Instabilité de l' irradiation: ≤ ± 1%.

• Durée d'une seule impulsion: 10×150 ms (réglable).

• Fonction de comptage du flash: fonction de comptage et de réinitialisation des flashs après remplacement de la lampe.

• Durée de vie de la lampe au xénon: 200 000 cycles (Allemagne).

• Direction de l'irradiation: Émission verticale vers le haut.

Dans le contexte deTesteur IVla source lumineuse de simulation est calibrée pour fournir une intensité constante essentielle à la précisionIV Mesure de la courbe.

2.2 Plage de mesure

• Zone d'essai efficace: 2700 mm × 1600 mm.

• Portée de puissance effective: 5W ¥ 700W.

• Mesure de la tension: 0 ̊200V, résolution: 1 mV.

• Mesure actuelle: 0·20A, résolution: 1 mA.

• Température ambiante: 15°35°C, résolution: 0,1°C.

Cette gamme est essentielle pour uneTesteur de cellules solaires, en veillant à ce que tous les paramètres se situent dans des limites acceptablesTesteur IVles opérations.

2.3 Précision des mesures

• Répétabilité: ≤ ±0,2% (testé 40 fois en continu sur le même module solaire)
  Pour les produits de la catégorie 1 et de la catégorie 2, les prix de vente sont calculés sur la base des prix de vente de la catégorie 1 et des prix de vente de la catégorie 2.

• Erreur de mesure: ≤ ± 1%.

Une grande précision de mesure est essentielle pourIV Mesure de la courbeLes résultats obtenus dans le domaine de l'innovation et de l'innovationLigne de production de panneaux solairesl'environnement.

2.4 Méthode de mesure

• Mesure à quatre fils.

Cette méthode améliore les performances de nosTesteur IV, ce qui garantit que même les variations minimales sont enregistrées avec précision.

2.5 Paramètres mesurés

• Les résultats de l'analyse sont les suivants:

La mesure complète de ces paramètres est essentielle à la fois pour uneTesteur de cellules solaireset pour les détailsIV Mesure de la courbeanalyse.

2.6 Intervalle de mesure

• Réglable: 5 à 10 secondes.

2.7 Collecte de données

• Il recueille des courbes I-V et P-V avec 8000 points de données, fournissant unIV Mesure de la courbela sortie.

2.8 Étalonnage des conditions d'essai

• Compensation automatique de l'irradiation.

• Compensation automatique de température.

2.9 Mesure de la température

• Compensation et affichage de la température.

• Capteur infrarouge intégré sans contact.

2.10 Résultats des essais

• Rapport vocal des résultats.

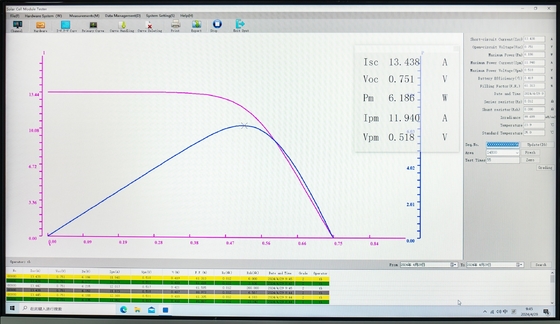

• Affichage graphique (courbe IV) et affichage du temps d'essai.

Les résultats des essais obtenus par leTesteur IVinclure clairementIV Mesure de la courbeles graphiques qui aident les techniciens à effectuer des évaluations diagnostiques rapides.

2.11 Fonctions du rapport d'essai

• Affichage et enregistrement en temps réel de la courbe des caractéristiques IV.

• Les paramètres d'essai enregistrés dans un fichier désigné.

• Nom de fichier défini par l'utilisateur.

Ces rapports sont particulièrement utiles pour le suivi des performances à travers unLigne de production de panneaux solaires, assurant la cohérence et la fiabilité.

2.12 Résumé et impression des données

• Résumer les données par période.

• Sortie au format Excel, y compris sortie de courbe IV cumulée.

2.13 Caractéristiques logicielles dédiées

• Entrée des coefficients de compensation de température.

• Entrée de la date, du nom et du numéro du module.

• Augmentation automatique du numéro de série.

• Plage de réglage pour la détection de produits défectueux.

• Contrôle centralisé des paramètres.

Le logiciel dédié améliore la fonctionnalité duTesteur de cellules solairesEn intégrant desIV Mesure de la courbeLes modules permettant un traitement continu des données sur unLigne de production de panneaux solaires.

2.14 Temps de travail

• Conçue pour un fonctionnement continu de plus de 24 heures.

3. Configuration de l'équipement

La configuration de l'équipement ci-dessus permet le fonctionnement efficace de laTesteur IVet améliore les performances de laTesteur de cellules solairesdans une demande élevéeLigne de production de panneaux solairesl'environnement.
