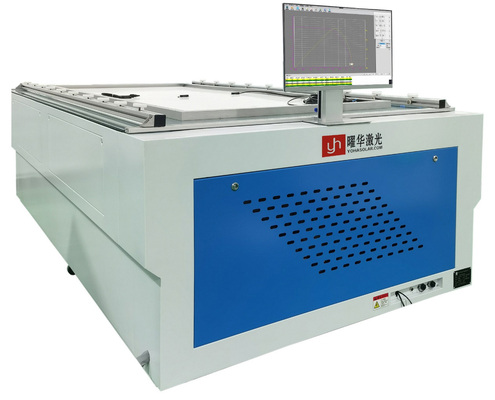

Testeur automatique pour les tests de modules solaires IV et les tests de cellules solaires dans les lignes de production de panneaux solaires 2300 mm*1200 mm
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | YOHA |
| Certification | CE |
| Numéro de modèle | Le nombre d'heures de travail est calculé en fonction du nombre d'heures. |
| Quantité de commande min | 1 |
| Prix | Contact Us |
| Détails d'emballage | boîtiers en bois |
| Conditions de paiement | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Contactez-moi pour des échantillons gratuits et des coupons.
Je suis désolé.:0086 18588475571
Je suis sur WeChat.: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez des préoccupations, nous fournissons une aide en ligne 24 heures sur 24.
xDétails sur le produit
| Spéctrum de la lampe | Pour l'utilisation de l'appareil | Intensité lumineuse | 1000 W/m2 |
|---|---|---|---|
| Non-uniformité de l'intensité lumineuse | Le montant de l'allocation est calculé en fonction de l'indicateur d'indicateur. | Degré d'instabilité de l'irradiation | Le taux de conversion est le même que le taux de conversion. |
| Constance des résultats des essais | Le taux de conversion est le même que le taux de conversion de l'échantillon. | Erreur d'essai des propriétés électriques | ≤ 1% AAA |
| Mettre en évidence | Testeur de module solaire IV de 2300 mm*1200 mm,Testeur précis du module solaire IV,Testeur automatisé de module solaire IV |
||
Description de produit
I. Application:
C' est ça.Testeur IVest utilisé pour leTests du module solaire IVIl assure une grande précision de l'enregistrement des paramètres de performance électrique des modules solaires en silicium monocristallin et polycristallin.IV Mesure de la courbeLa mise en œuvre de laLigne de production de panneaux solairesCes équipements jouent un rôle essentiel dans le contrôle de la qualité etTest de cellules solairesles processus.
II. Objectif de l'équipement
Conçus pour une utilisation automatiqueTests du module solaire IV, ceciTesteur IVIl est idéal pour des essais efficaces et précis des performances électriques des modules monocristallins et polycristallins.Ligne de production de panneaux solaires, assurant uneIV Mesure de la courbeet soigneusementTest de cellules solaires.
III. Principales spécifications techniques et principes de l'équipement
| Catégorie | Détails |
|---|---|
| Source lumineuse simulée | - Correspondance spectrale: conforme aux normes IEC60904-9 (AM1.5) pour une précision de laTests du module solaire IV - Irradiance totale: 100 mW/cm2 - Portée de réglage: 70 ≈ 120 mW/cm2 - Non-uniformité: ± 2% - Instabilité: ± 2% - Durée du pouls: 10 ms - Compte des flashs: réinitialisable - Durée de vie de la lampe au xénon: 300 000 flashs (Allemagne) - Direction d'irradiation: vers le haut verticalement |
| Plage de mesure | - Zone d'essai: 2300 mm × 1200 mm - Plage de puissance: 5W ≈ 600W pour les différentes tailles de modules - Voltage: 0 ‰ 200 V (1 mV de résolution) - Courant: 020A (1 mA de résolution) - Température ambiante: de 15 à 35 °C |
| Précision de mesure | - Incohérence des résultats: ± 0,5% - Erreur de résultat: ± 1% |
| Méthode de mesure | La mesure à quatre fils assure une fiabilitéIV Mesure de la courbe |
| Paramètres de mesure | Les résultats de l'analyse doivent être présentés dans le tableau ci-après. |
| Temps d'intervalle | Toutes les 5 secondes |
| L'acquisition de données | Les courbes I-V et P-V avec 8000 points IV Mesure de la courbePour le meilleur.Test de cellules solairesl'analyse |
| Correction de la condition | Compensation automatique de l'irradiance et de la température |
| Mesure de la température | Thermomètre infrarouge intégré pour une précisionTests du module solaire IV |

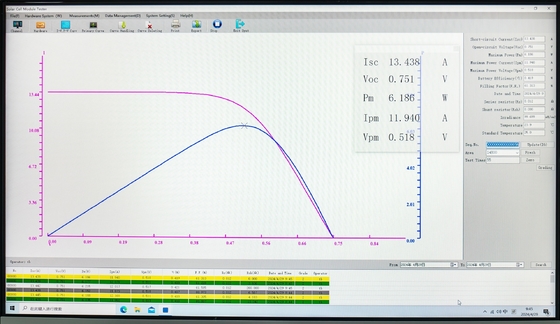

| Résultats des tests | Rapport vocal et prompt, affichage graphique des courbes IV |
| Rapport d'essai | Affichage et enregistrement en temps réel deIV Mesure de la courbe - Enregistrement de fichiers et nommage défini par l'utilisateur |
| Résumé et impression | Résumé des données par période, exportation Excel y compris cumuléIV Mesure de la courberésultats |
| Logiciel | Dédié àTests du module solaire IVavec entrée de température, contrôle SN et réglage de la plage de défauts |
| Temps de travail | Prend en charge le fonctionnement continu pendant plus de 24 heures idéal pour les emplois occupésLigne de production de panneaux solairesles tâches |
IV. Configuration de l'équipement
| Composant | Quantité |
|---|---|
| Hôte de test avec charge électronique | 1 unité |
| Source lumineuse avec système optique | 1 série |
| Ordinateur | 1 unité |
| Tableau A/D à grande vitesse | 1 pièce |
| Logiciel de mesure | 1 série |
| Cellule de calibrage standard | 1 unité |
V. Caractéristiques
| Caractéristique | Spécification |
|---|---|
| Énergie | Mingwei |
| Système de contrôle | PLC de la société Siemens |
| Lampe au xénon | Hamamatsu allemand |

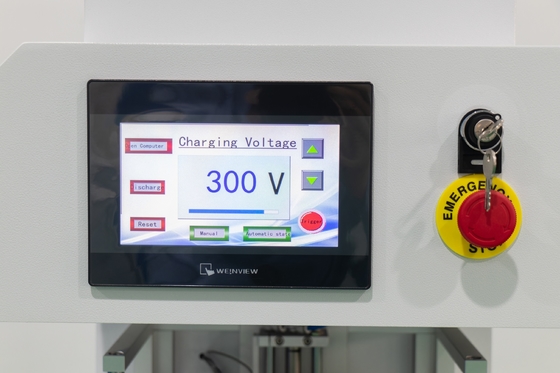

| Écran tactile | Il est également utilisé pour les produits chimiques. |
| Rapport par voix | Inclus améliore l'expérience de l'opérateur pendantTest de cellules solaires |
