Machine d'essai de précision IV pour les lignes de production solaire ± 0,5% Consistance 300K Durée de vie de l'éclair Température automatique Compensation de l'irradiation 2400*1400

Testeur de panneau solaire IV

Vue d'ensemble du testeur de module solaire

Le testeur de module solaire est un dispositif de test très fiable et de haute précision conçu pour les cellules solaires.une carte d'acquisition de données synchrone à quatre canaux de très haute précision importée pour la collecte de données,Il convient aux fabricants de modules solaires photovoltaïques pour le tri et l'analyse des cellules solaires.

Les spécifications

Indicateurs principaux de l'essai

• Taille maximale du module mesurable: 2400 mm × 1400 mm
• Source de lumière: Lampe au xénon à impulsions à haute énergie
• Plage réglable d'intensité lumineuse: 20 ‰ 120 W/Cm2
• Durée de vie de la lampe au xénon: ≥ 300 000 cycles
• Uniformité de l'intensité lumineuse: ± 2%
• Plage de mesure et précision:
  • Voltage: 0 à 5 V ±0,1%, 0 à 30 V ±0,1%, 0 à 60 V ±0,1%

Actuel: 0 à 2 A ±0,1%, 0 à 20 A ±0,1%

• Erreur de mesure: ≤ 2%
• Erreur de mesure répétée: ± 1%

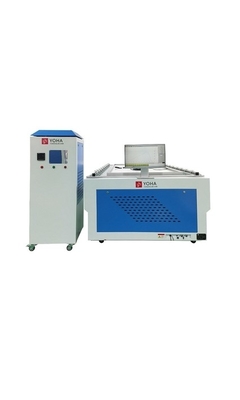

• Configuration du système standard: banc d'essai horizontal + armoire de commande verticale + PC + logiciel d'essai dédié
• Besoins en énergie: 220V/50Hz/2KW
• Le poids: 200 kg
• Dimensions extérieures:
  • La valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon.
  • Équipement de commande: 670 × 610 × 1630 mm

Caractéristiques du produit

• Paramètres mesurés (affichés):

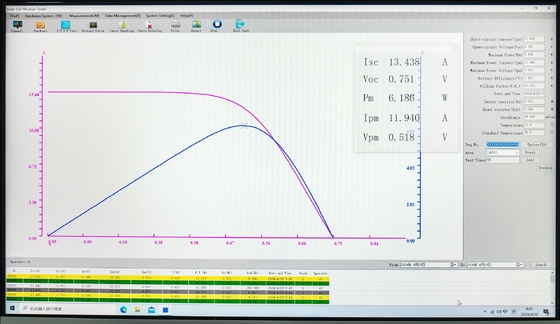

  • courbe I-V, courbe P-V, courant de court-circuit (Isc), tension en circuit ouvert (Voc), puissance de pointe (Pm), tension maximale du point de puissance (Vm), courant maximal du point de puissance (Im), facteur de remplissage (FF),Efficacité des cellules (η), température d'essai (T).
  • Le logiciel permet également l'affichage des paramètres de courant, de tension et de puissance correspondant à n'importe quel point de la courbe via l'interaction de la souris.
• Charge électronique de numérisation linéaire professionnelle: garantit la précision des mesures et assure une erreur de mesure linéaire de ± 2% sur toute la plage de mesure.
• Conception de logiciels simplifiés: Le logiciel est simple à utiliser, il suffit de corriger les coefficients pertinents lors de l'étalonnage.
• Source de lumière: utilise le simulateur de lampe au xénon à impulsions, populaire au niveau international, avec un réflecteur parabolique pour obtenir une grande uniformité de la lumière solaire simulée,éviter les écarts des résultats d'essai liés à la température par rapport aux simulateurs de lumière solaire à l'état stable.
• Lampe à xénon importée: assure la précision spectrale de la source lumineuse et une longue durée de vie.
• Mécanisme de mesure des cellules: utilise un moteur à entraînement synchrone, réduisant le bruit de fonctionnement et minimisant les dommages aux cellules pendant les essais.
• Fonction de communication vocale: permet d'annoncer les paramètres de mesure pertinents par voix, améliorant l'efficacité de la mesure et réduisant les taux de dommages.
• Mesure des cellules de silicium cristallin: utilise une connexion à quatre fils pour assurer des mesures précises.
• Probe à semi-conducteurs: mesure la température de la cellule d'essai, assurant des mesures de température précises et fiables.
• Intervalles de mesure courts: L'intervalle entre les essais est inférieur à 5 secondes, ce qui permet des mesures rapides.

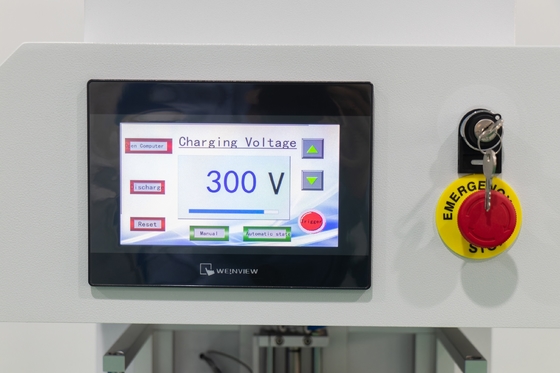

• Interface homme-machine: L'interface est conviviale, ce qui rend l'opération plus intuitive.

Exigences environnementales pour le testeur de module solaire

• La zone d'essai doit être supérieure à 3 m × 5 m et avoir une hauteur d'au moins 2,5 m.
• La pièce doit avoir une luminosité inférieure à 100 lux et être équipée d'un système de climatisation de chauffage et de refroidissement pour stabiliser la température ambiante autour de 25°C.
• L'alimentation doit être de 220 V/2 kW, avec une connexion facile et un système de mise à la terre fiable.
• Il devrait y avoir suffisamment d'espace pour une salle de stockage reliée à la zone d'essai, afin de garantir que la température des cellules d'essai soit similaire à celle de la salle d'essai.
• La salle d'essai doit être équipée d'une interface de source d'air comprimé dont la pression doit être stable entre 5 et 8 kg/cm2.
